敏化態(tài)晶間腐蝕主要由于晶粒表面和內(nèi)部間化學(xué)成分的差異以及晶界雜質(zhì)或內(nèi)應(yīng)力的存在。晶間腐蝕破壞晶粒間的結(jié)合，大大降低金屬的機(jī)械強(qiáng)度。而且腐蝕發(fā)生后金屬和合金的表面仍保持一定的金屬光澤，看不出被破壞的跡象，但晶粒間結(jié)合力顯著減弱，力學(xué)性能惡化, 不能經(jīng)受敲擊，所以是一種很危險(xiǎn)的腐蝕。通常出現(xiàn)于黃銅、硬鋁合金和一些不銹鋼、鎳基合金中。不銹鋼焊縫的晶間腐蝕是化學(xué)工業(yè)的一個(gè)重大問(wèn)題。

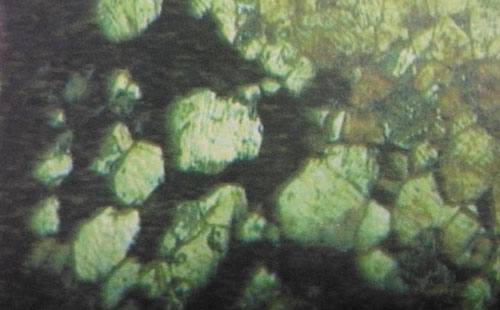

不銹鋼敏化態(tài)晶間腐蝕狀態(tài)

       奧氏體不銹鋼帶在經(jīng)過(guò)480-850℃左右加熱后，在某些腐蝕環(huán)境中使用，會(huì)產(chǎn)生晶間腐蝕，甚至在極端情況下能變成粉末，造成較大的工程事故，其產(chǎn)生的主要原因是碳在奧氏體中的固溶度隨溫度有較大的變化，如在1100℃，約可固溶0.08—0.15%C，在敏化溫度范圍，其碳的固溶度降為0.03%，此時(shí)就易于沿晶界析出富鉻的碳化物（Cr23C6），造成晶界鄰接區(qū)的鉻含量迅速降到耐蝕界限之下，因而造成晶間腐蝕。

       防止的措施：

       1）降低鋼中的碳含量
       2）添加穩(wěn)定化元素如Ti、Nb

       廣東鑫發(fā)精密，專業(yè)供應(yīng)穩(wěn)定的316不銹鋼帶，是東莞市第一家引進(jìn)當(dāng)時(shí)國(guó)內(nèi)先進(jìn)的軋機(jī)、整平機(jī)、連續(xù)式光亮退火爐和精密剪切精整機(jī)組等設(shè)備的企業(yè)，同時(shí)2010年底又引進(jìn)了當(dāng)今世界先進(jìn)的20輥軋機(jī)以及相關(guān)設(shè)備、高新技術(shù)，勵(lì)志打造世界級(jí)316不銹鋼帶供應(yīng)專家。如果您對(duì)鑫發(fā)的316不銹鋼帶或不銹鋼鐵帶感興趣，請(qǐng)點(diǎn)擊在線客服，也可撥打鑫發(fā)熱線電話：0769-81311801，鑫發(fā)精密將竭誠(chéng)為您服務(wù)！

【推薦閱讀】

• 了解詳情且看鑫發(fā)金屬 全面解讀穩(wěn)定化不銹鋼
• 了解詳情鑫發(fā)金屬解析:不銹鋼為什么也會(huì)帶磁？
• 了解詳情鑫發(fā)金屬告訴您：什么是奧氏體不銹鋼及其特性
• 了解詳情耐熱不銹鋼是如何分類的？走，問(wèn)問(wèn)鑫發(fā)精密去
• 了解詳情奧氏體不銹鋼卷帶中碳、鎳在其中的作用及常用鋼種有哪些？

責(zé)任編輯：鑫發(fā)精密金屬
版權(quán)所有：http://www.fsruntian.cn轉(zhuǎn)載請(qǐng)注明出處
